JM644X液动角式排泥阀ZYC自力式压差平衡阀

¥230.00/个

产品门户: 其他

更新时间:2021-08-25

产品信息

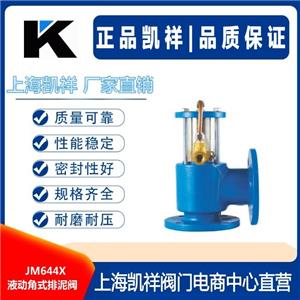

 JM644X液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
液动角式排泥阀工作原理及性能:
       液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。
主要技术参数:
    1.阀门公称压力:1.0Mpa
    2.阀体密封压力:1.1Mpa
    3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液压缸工作介质:清水、气、油
    5.介质温度:常温
    注:如有特殊要求(订货时注明)
主要零部件材料:

J644X角式快开型密封皮碗阀杆阀板缸盖液压缸阀体
耐磨丁腈橡胶不锈钢HT200HT200HT200HT200

主要外形尺寸:

公称通径(mm)|尺寸(mm)|型号J644X-10接管螺纹G快开角式型阀杆材料




HL1L2DD1z-Φd

804801351251951604-181/2'不锈钢
1005001451252151804-181/2'不锈钢
1506202031402802408-231/2'不锈钢
2007352251853352958-231/2'不锈钢
25080526020539035012-231/2'不锈钢
30094028024544040012-233/4'不锈钢
350110030527050046016-231'不锈钢
400120030431056521516-251'不锈钢

订货须知:
一、详细了解凯祥液动角式排泥阀的作用与工作原理,仔细核对凯祥液动角式排泥阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的液动角式排泥阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司,我公司技术人员会按照您提供的液动角式排泥阀参数为您详细介绍我公司液动角式排泥阀结构以及价格.
四、如果已经由设计单位为您选定凯祥品牌的产品型号,请按型号直接向我司销售部订购。
五、您在收到凯祥产品的时候,一定要仔细阅读该阀门说明书,了解液动角式排泥阀的功能和使用方法.并按步骤安装使用.


产品概述:
ZYC自力式压差平衡阀是用开闭式水循环系统(如热水供暖系统、空调冷冻水系统等)的一种自力式调节阀,它的作用是被控环路出现外扰(网路的压力波动)和内扰(内部阻力的改变)时,使被控环路的压差保持恒定,适用于供暖方式采用双管系统的压差控制,使系统稳定,降低噪音,平衡阻力,消防热网和水力失调。无论是网路压力出现波动,还是被控环路的阻力发生变化,ZYC型自力式压差控制阀均可维持施加与被控环路的压差恒定。
工作原理与分析:
自力式压差控制阀亦称动态差压调节阀、动态差压平衡阀,差压控制器,定压差阀。它的结构是由阀体、双节流阀座、阀瓣、感压膜、弹簧及压差调节装置等组成,如下图所示:



自力式压差平衡阀结构示意图
P1为外网热力入口装置处供水管的压力;△P为被控系统的差;P2为通过被控系统后,阀前的压力;△P'为压差阀工作压差;P3为热力入口装置出口处回水管压力。
工作原理:
1、当供水压力P1 增大或减少时,信号由导压管供入感压膜上腔,带动阀瓣上移或下移,使阀口的流通面减少或增大,△P'= P2-P3 亦增大或减少,直至△P= P1-P2 使原值恒定。
2、当回水压力P3 增大或减少的瞬间,由阀口流经出水口的流速降低或增高膜下压力P2 也在这个瞬间增高或降低,直至感压膜的受力重新平衡,P2 恢复原值,△P= P1-P2 保持压差不变。
3、当被控系统阻力减小或增大时,P2 减小或增大,带动阀上移或下移,阀口的流通面积增大或减小,引起P2 减小或增大,△P= P1-P3 亦随之减小或增大,直至△P= P1-P2 保持原值恒定。
从工作示意图中看出,△P= P1-P2 (1),△P'= P2-P3 (2)两式相加即得△P+△P'= P1-P3 ,由式3可以看出压差阀的控制压差与工作压差之和等于热力入口装置的供水管与热力入口装置出口处回水管之间的压差。
工作原理分析:
(1)孔板流量计—导阀—主阀原理。主阀前设置一个流量孔板,导阀感测,比较孔板前后压力差,如压力差大于设定压差,意味着流量超过设定流量,导致控制主阀做关阀动作。如感测压差小于设定压差。则意味着流量小于设定流量,导阀控制主阀开阀动作。导阀上的设定压差可调,调大调小设定压差,可以调大调小流量。
由于孔板流量计的流量压差对应关系受到前流态影响较大。如果要求流量精度达到10%的话,则阀前10d以上的直管段,而这一点在实际工程中很难保障。另外这种阀出厂后的流量可调范围小,在保持流量精度的前提下,流量可调比不会超过2:1
(2)根据流体力学的原理:Kv.√△P=Q。Q是一个常数、自由弹簧和感压膜构成阀门开关动力系统△P/S=£L。△P—阀门工作压差, Kv—流量系数, S—感压膜工作面积,
£—弹簧的胡克系数,L—阀的行程。
由此可知阀门的每一个行程位置决定于△P值的大小,如果阀行程的Kv与√△P成反比。则Q=Kv.√△P是恒定值。这一原理的阀最终做成流量不可调的流量限制器。
(3)手动调节阀与自力式压差控制阀的组合,这是国产的自力式流量控制阀采用的,手动阀的每一个开度为之对应一个Kv值,有自力式压差控制阀控制手动调节阀的压差不变,则Q= Kv.√△P不变,改变流量时只需调整手动调节阀的Kv值。
这种阀的流量控制阀精度决定于压差控制阀控制精度△P=N/SN—弹簧力S—工作面积
弹簧力在自力式流量控制阀的行程内会有变化即使 H/△L=1/10H—自力式流量控制阀阀塞的最大行程。△L—弹簧的预压缩量则:△P的变化仅为±5%,流量精度3%。
主要外型尺寸:



DN(mm)连接方式L(mm)HH1流量m3/h适用介质介质温度主要零件材料
15螺纹11072980.2-10~100℃s阀体,上盖和下盖为铸造黄铜,阀芯为铜,膜片为尼龙橡胶,弹簧为不锈钢
2011072980.3-1.5
25115821020.5-2
32法兰16091941-4
402001471121.5-6
502151201122-8
652201251203-12
802751881335-20
10029020816010-52
12531022617515-45
15035025819530-80
20043030123040-180
250520367265100-300
300635430300150-500
350670504340200-700

安装示意图:



安装说明
  尽可能不变径选用,在流量过低时可考虑缩径选用。控制阀导压管连接为1/2管螺纹,导压管长度为1.5m,连接供水管。本阀分为定压差型和可调压差型两种。公称压力:1.6MPA,介质温度0-120℃
订货须知:
一、详细了解凯祥自力式压差平衡阀的作用与工作原理,仔细核对凯祥自力式压差平衡阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的自力式压差平衡阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司,我公司技术人员会按照您提供的自力式压差平衡阀参数为您详细介绍我公司自力式压差平衡阀结构以及价格.
四、如果已经由设计单位为您选定凯祥品牌的产品型号,请按型号直接向我司销售部订购。
五、您在收到凯祥产品的时候,一定要仔细阅读该阀门说明书,了解自力式压差平衡阀的功能和使用方法.并按步骤安装使用.
非常感谢您访问我们的阀门网站【http://www.shkxfm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务.
