产品用途：
以球墨铸铁为主要材质，阀体采用球磨铸造而成，阀板为球墨铸铁外衬橡胶，质量可靠，以外观更加美观，而且价格更优，又具备与管件连接所需求的快捷性。可广泛用于输送流体管道的给排水、消防、空调、水处理、市政、造船、电力、建筑、食品等管道工程作为控制流体作用。
产品特点：

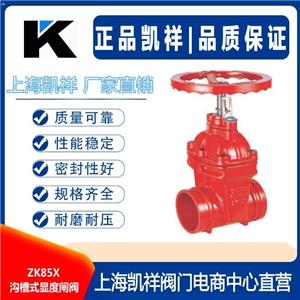

是一种显示启闭程度的暗杆闸阀，固定刻度牌与箱体固定连接，固定刻度牌上标有刻度，指针内齿圈上固定有指针，指针随指针内齿圈转动与固定刻度盘配合，指示开闭程度。
主要部件材料：
| 序号 | 主部件 | 材质 |
| 1 | 阀体 | QT450 |
| 2 | 闸板 | QT450、丁腈橡胶 |
| 3 | 阀杆 | 304、2CR13、铜 |
| 4 | 阀盖 | QT450 |
| 5 | 密封圈 | 丁腈橡胶 |
| 6 | 压盖 | QT450 |
| 7 | 手轮 | QT450 |
| 8 | T型螺母 | QT450、铜 |
| 9 | 指针 | 铜 |
| 10 | 刻度牌 | 铝、不锈钢 |
| 11 | 止推垫 | A3、铜 |
| 12 | 紧固件 | 标准件 |
性能参数：
| 规格(DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀长度（mm） | 145 | 155 | 165 | 180 | 190 | 215 | 250 |
| 阀高度（mm） | 265 | 280 | 320 | 380 | 465 | 500 | 620 |
| 测试压力（MPa） | 壳体 | 1.5-2.4 | |||||
| 密封 | 1.1-1.76 | ||||||
| 公称压力 | 1.0-1.6 | ||||||
| 适用温度 | 0-80℃ | ||||||
| 适用介质 | 水及弱腐蚀性流体 |
